卡門漩渦式空氣流量計

1、元件分類：光電式卡門漩渦式空氣流量計、超聲波式卡門漩渦式空氣流量計

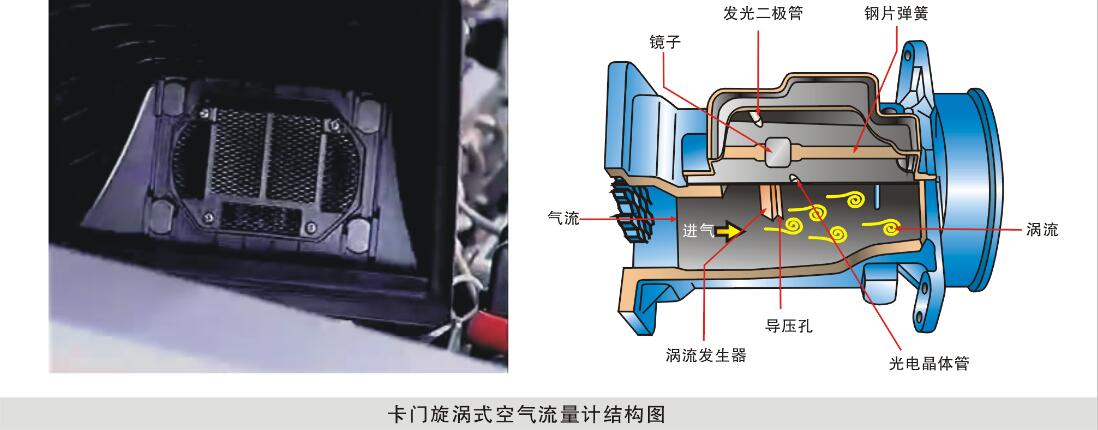

2、元件識別（光電式）

3.卡門漩渦式MAF檢測的物理原理

卡門渦流是流體力學中重要的現象，在自然界中常可遇到，在一定條件下的定常來流繞過某些物體時，物體兩側會周期性地脫落出旋轉方向相反、排列規則的雙列線渦，經過非線性作用后，形成卡門渦街。如水流過橋墩，風吹過高塔、煙囪、電線等都會形成卡門渦街。

主要由設置在空氣通道中央的錐狀卡門旋渦發生器和相應的旋渦檢測裝置等組成。當空氣流過卡門旋渦發生器時，在其后部將會不斷產生卡門旋渦。在單位時間內產生的卡門旋渦的個數（既發生頻率）與氣流的速度有關，只要測出卡門旋渦的發生頻率，即可知道空氣流量的大小。

4、光電式（反光鏡檢測法）卡門漩渦MAF原理

當空氣流過卡門旋渦發生器時，受交替產生的卡門旋渦的影響，發生器兩側壓力也交替發生變化。用導壓孔把旋渦發生器兩側的壓力引到薄金屬制成的反光鏡背面，受發生器兩側交替變化壓力的作用、反光鏡將產生與旋渦發生頻率相同的偏轉振動，如下圖所示。

5、超聲波式卡門漩渦MAF原理

6.卡門漩渦式MAF的檢測

由于卡門漩渦式空氣流量計雖然計量準確，但是其造價相對昂貴，且制作工藝復雜，現在已經淘汰不使用了。其檢測方法僅作了解。下面是凌志LS400車上的卡門漩渦式空氣流量計：

LS400檢測參考數據
